FreeScan Trak Pro2

Parfait pour des mesures 3D précises sans contact.

0,000 TND HT

0,000 TND HT

new_releases Sur Commande !

Livraison installation et formation incluses !!

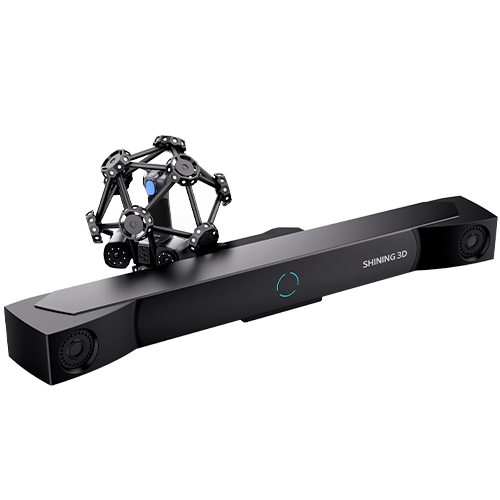

FreeScan Trak Pro2

Mesure optique 3D et suivi dynamique sans marqueurs

  • - Précision jusqu'à 0,023 mm
  • - Vitesse jusqu'à 3 070 000 points/s
  • - Large champ de vision
  • - FreeProbe disponible en option
Shining 3D
PR-02066

Mesure optique 3D et suivi dynamique sans marqueur

Pas besoin de marqueurs

Pas besoin de marqueurs

Une précision exceptionnelle

Une précision exceptionnelle

Plusieurs modes de scan

Plusieurs modes de scan

Grand champ de mesure

Grand champ de mesure

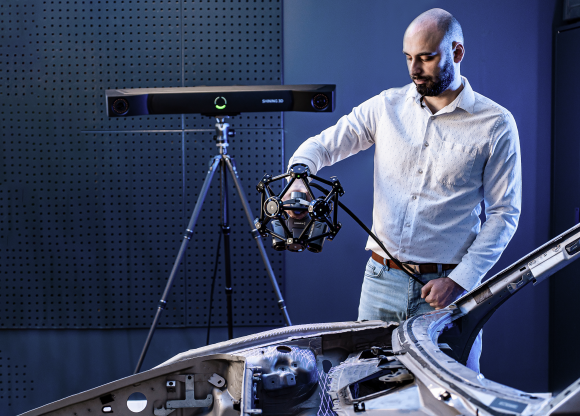

Référencement dynamique, sans marqueurs

La barre de suivi FreeTrak suit le scanner TE25

et ses cibles intégrées sans avoir besoin de

marqueurs manuellement placés sur l'objet

scanné. Sans cette étape chronophage, le

processus de numérisation 3D est beaucoup

plus fluide.

 Une précision exceptionnelle

Le FreeScan Trak Pro2 offre des résultats de numérisation de qualité métrologique avec une précision exceptionnelle, atteignant jusqu'à 0,023 mm*.

*Basé sur la norme VDI/VDE 2634 partie 3. L'erreur d'espacement des sphères est évaluée en utilisant des artefacts et marqueurs de taille traçable, mesurés à différents endroits

et orientations à l'intérieur du volume de travail. Tests réalisés en laboratoire dans les conditions environnementales suivantes : température 20 ± 0.5C; humidité relative 40 - 60%.

Grand champ de mesure

Le champ de mesure du FreeScan Trak Pro2 est extensible, sans compromettre la précision ni nécessiter de leapfrogging (le système peut être déplacé sans avoir besoin de remesurer des géométries de référence).

Prise en charge du suivi par marqueurs

Vous pouvez utiliser ou non des marqueurs selon vos besoins et objets à numériser. Cette dualité offre la flexibilité nécessaire pour couvrir une gamme plus large d'applications et de cas d'usage.

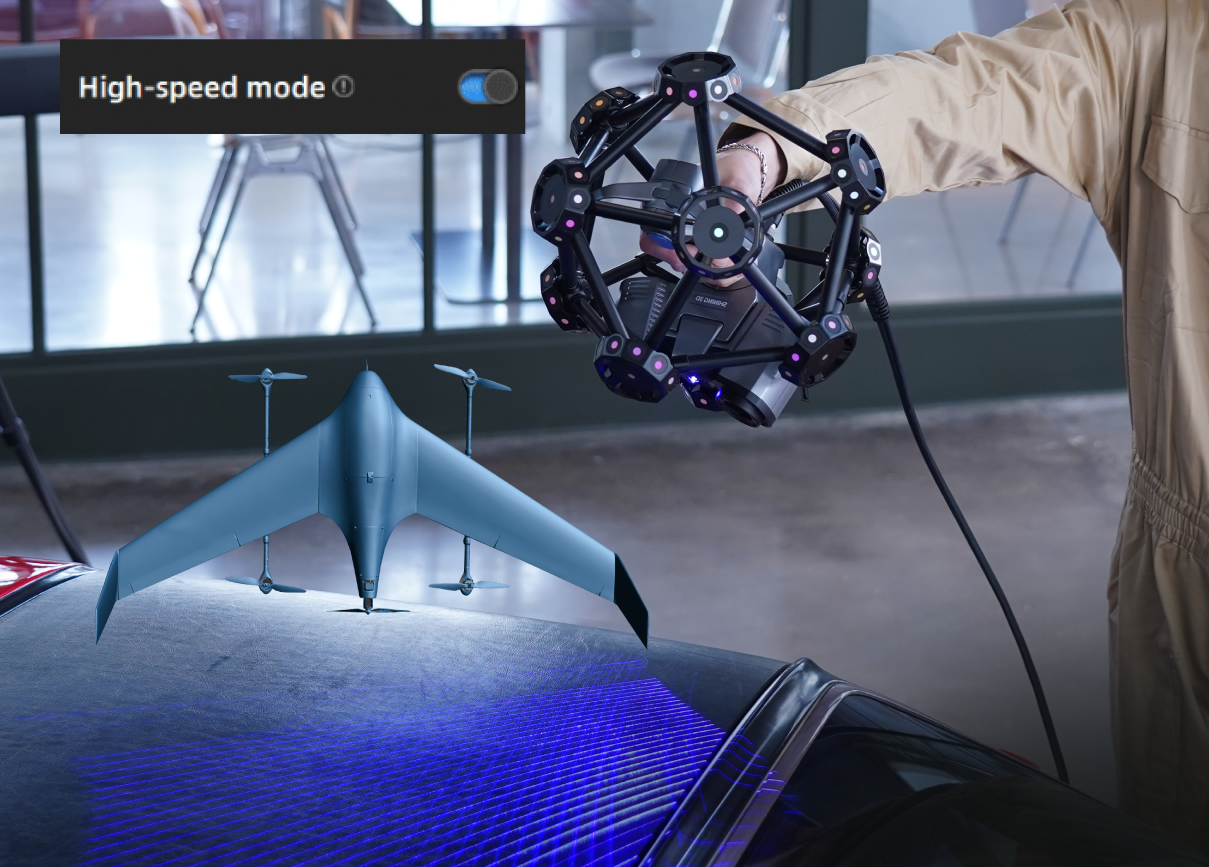

Numérisation à grande vitesse

Associées au mode de scan à 50 lignes laser, les deux caméras industrielles de 5 MP chacune permettent une acquisition de données ultra-rapide pour une expérience de numérisation fluide.

Notre soutien

Chez SHINING 3D, nous allons au-delà de la simple fourniture d'équipements. Nous offrons des solutions sur mesure, un soutien mondial et un engagement total pour votre succès. De nos outils intuitifs à notre précision calibrée, nous sommes à vos côtés pour vous aider à exceller dans votre travail.

Quels secteurs d'activité ?

Découvrez comment l'intégration de nos scanners dans votre flux de travail peut améliorer votre efficacité et vous aider à obtenir des résultats de qualité, peu importe votre secteur d'activité.

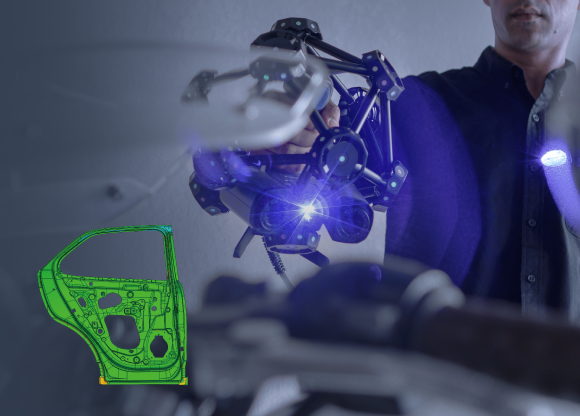

Le référencement dynamique permet une numérisation 3D sans marqueur avec une précision de niveau métrologique. Avec ses 3 modes de scan laser, le FreeScan Trak Pro2 peut capturer à la fois les surfaces planes et les détails complexes, en faisant un outil idéal pour l’analyse des déformations de surface et la vérification de la précision de position des trous dans les tôles et autres composants.

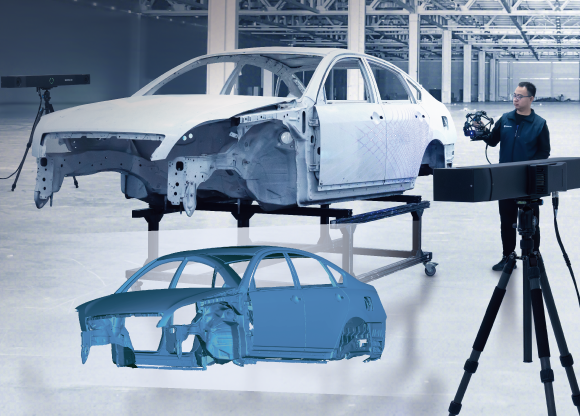

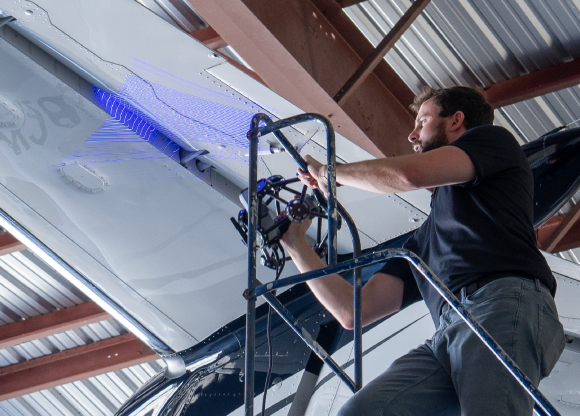

Avec son grand champ de mesure extensible eta vitesse de numérisation élevée, le FreeScan Trak Pro2 est capable de scanner efficacement un large éventail de volumes et de surfaces. Le référencement dynamique assure une précision de numérisation sans marqueurs, évitant ainsi de perdre du temps à placer des milliers de marqueurs sur de grands objets, tels que des moteurs, des ailes et des fuselages.

La fonction de suivi dynamique permet au scanner de numériser avec précision sans marqueurs. Équipé d'un projecteur laser bleu haut de gamme, le scanner peut être utilisé à l'intérieur comme à l'extérieur. Il est idéal pour capturer des données précises sur de grands objets tels que des turbines hydrauliques ou des trépans pétroliers, afin de détecter les déformations et les dommages.

Le FreeScan Trak Pro2 est idéal pour scanner les accessoires de coque et les rails pour le transport ferroviaire, ainsi que pour l'inspection et la rétro-ingénierie.

Logiciel FreeScan Trak

Modes de balayage multiples

Modes de balayage multiples

Données affichées en temps réel

Données affichées en temps réel

Résolution réglable

Résolution réglable

Indicateur de qualité des données

Indicateur de qualité des données

Fiche technique

Mode rapide : 50 lignes laser

Mode détaillé : 7 lignes laser

Mode trous et poches : 1 ligne unique

Exactitude : Jusqu'à 0,023 mm

Exactitude volumétrique : 9,6 m³ : 0,062 mm ; 17,6 m³ : 0,072 mm

Exactitude volumétrique (avec photogrammétrie) : 0,044 + 0,012 mm/m

Champ de vision max : 650 x 580 mm

Vitesse : Jusqu'à 3 070 000 points/s

Distance entre les points : 0,01 - 10 mm

Précision FreeProbe (optionnelle) : 0,025 mm

Certifications : CE, FCC, ROHS, WEEE, KC, FDA, UKCA, TISAX

Certification de précision : VDl/VDE 2634 Partie 3 (laboratoire certifié ISO 17025)
