FreeScan UE Nova
Technologie de numérisation 3D sans fil pour des capacités de mesure étendues
- Champ de vision extra-large de 2,6 × 2,2 m
- Numérisation extrêmement rapide
- Photogrammétrie Vidéo Intégrée
- Sans Fil Complet
.jpg)
chevron_left
chevron_right

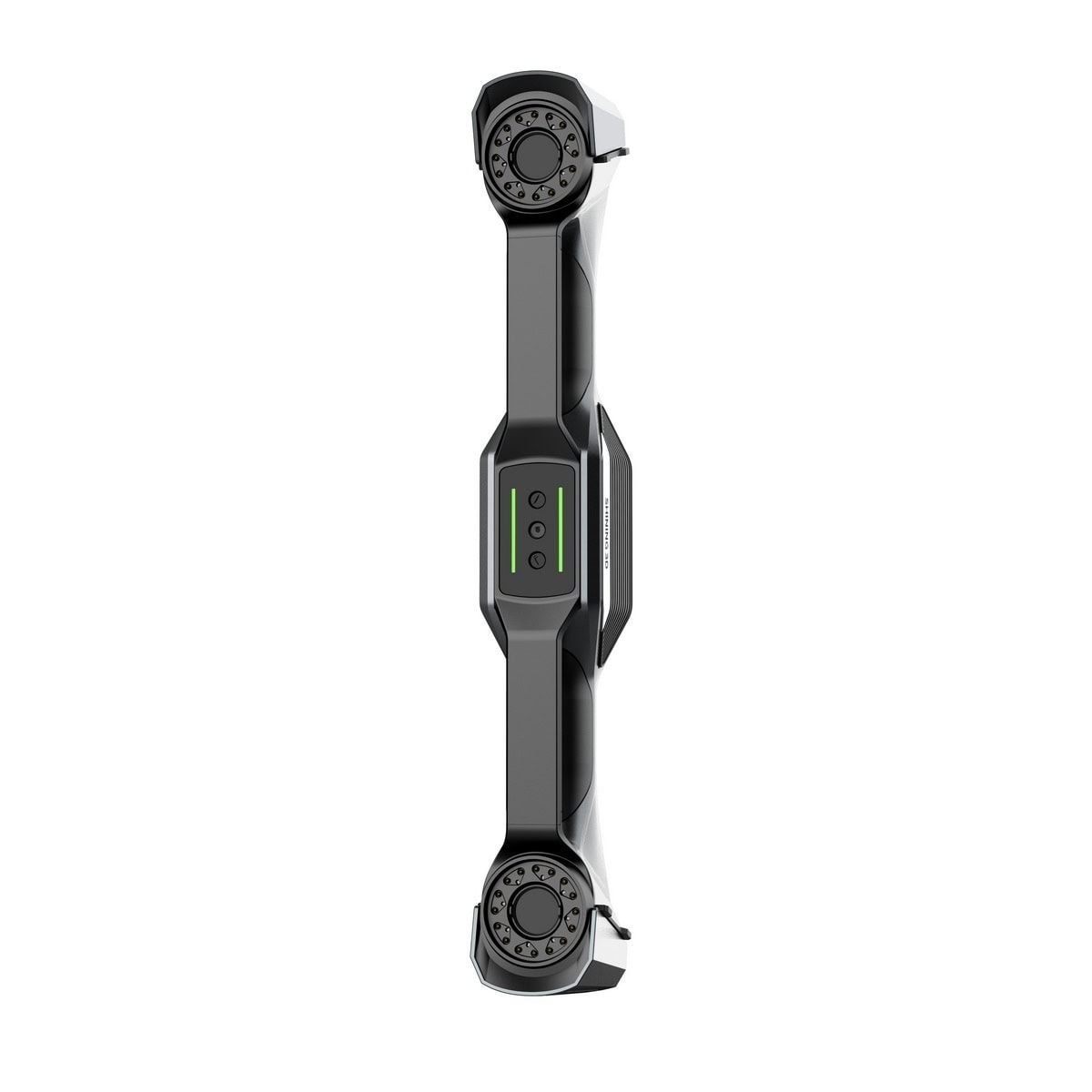

FreeScan UE Nova
Idéal pour la numérisation 3D haute précision de pièces industrielles.
Livraison installation et formation incluses !!
PR-02068
Couverture de numérisation à grande échelle
Vitesse de numérisation ultra-rapide
Photogrammétrie vidéo intégrée (VPG)
Champ de vision flexible

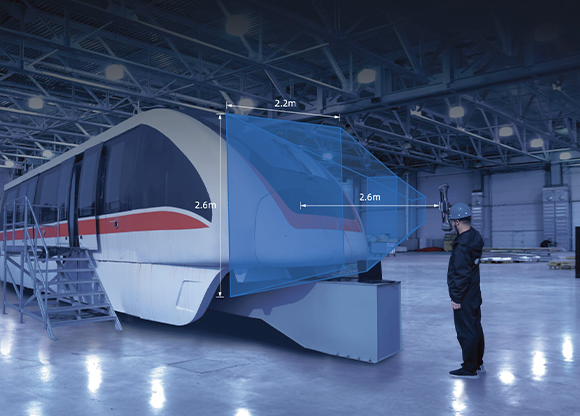

Balayage laser à large portée : Vaste et Rapide
Le FreeScan UE Nova offre une couverture étendue, garantissant une efficacité et une flexibilité inégalées.
· Couverture de numérisation à grande échelle : champ de vision (FOV) de 2,6 × 2,2 m
· Distance de numérisation maximale de 2,6 m
· 50 lignes laser pour une numérisation rapide, permettant une capture rapide des données et réduisant considérablement le temps de numérisation.

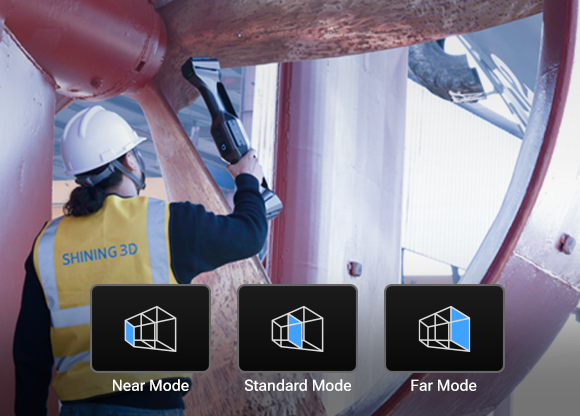

Champ de vision flexible
Le FreeScan UE Nova offre un champ de vision flexible selon trois distances de travail sélectionnables, s'adaptant à différentes conditions d'opération sur site.
· Mode Proche (300 ~ 800 mm) : Pour les travaux détaillés dans des espaces restreints, permettant de capturer des détails précis et complexes.
· Mode Standard (600 ~ 1500 mm) : Pour les tâches de numérisation polyvalentes, offrant un équilibre entre vitesse et précision des détails.
· Mode Éloigné (1200 ~ 2600 mm) : Pour les objets de très grande taille, permettant de couvrir rapidement de vastes zones.
Libre de scanner, conçu pour performer
· Modules sans fil intégrés : assurent une transmission de données en temps réel avec des taux de trame élevés et une grande stabilité.
· Batteries interchangeables : disposent de batteries amovibles et interchangeables à chaud pour une numérisation continue lors de projets de longue durée ou dans des lieux éloignés.
· Modules de calcul intégrés : permettent un traitement rapide et efficace. Ces capacités embarquées garantissent des résultats rapides et fiables en déplacement.

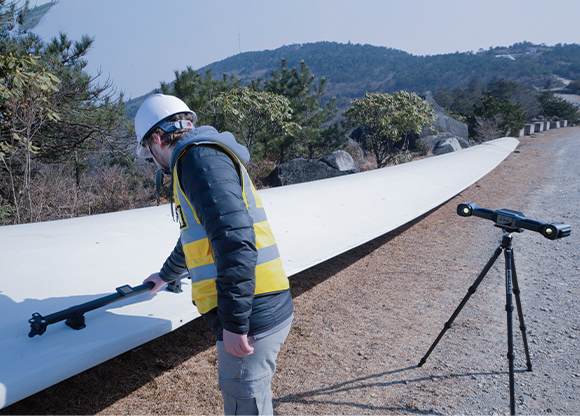

Photogrammétrie vidéo (VPG)
En utilisant la photogrammétrie vidéo brevetée (VPG) de SHINING 3D sans marqueurs codés, il s'intègre avec une tige de calibrage pour une vérification des marqueurs en temps réel, offrant une précision volumétrique de 0,072 + 0,012 mm/m pour une acquisition de données plus efficace et fiable.
Élargir les possibilités avec Trak Nova
Élevez vos capacités et maîtrisez même les environnements de travail les plus complexes avec le FreeScan Trak Nova. Cliquez ci-dessous pour en savoir plus !
· Suivi dynamique
· Numérisation sans marqueurs
Notre soutien
Chez SHINING 3D, nous allons au-delà de la simple fourniture d'équipements. Nous offrons des solutions sur mesure, un soutien mondial et un engagement total pour votre succès. De nos outils intuitifs à notre précision calibrée, nous sommes à vos côtés pour vous aider à exceller dans votre travail.
.jpg)
Ce que vous pouvez réaliser avec nos scanners
Découvrez comment l'intégration de nos scanners dans votre flux de travail peut améliorer l'efficacité et vous aider à obtenir des résultats remarquables.
FreeScan UE Nova dispose d'un large champ de vision et d'une compatibilité matérielle supérieure, permettant un balayage fiable des surfaces sombres ou réfléchissantes dans les environnements intérieurs et extérieurs. Cette combinaison de numérisation rapide, de polyvalence et d'adaptabilité de surface le rend parfait pour effectuer diverses inspections et entretiens sur de grandes machines et véhicules.

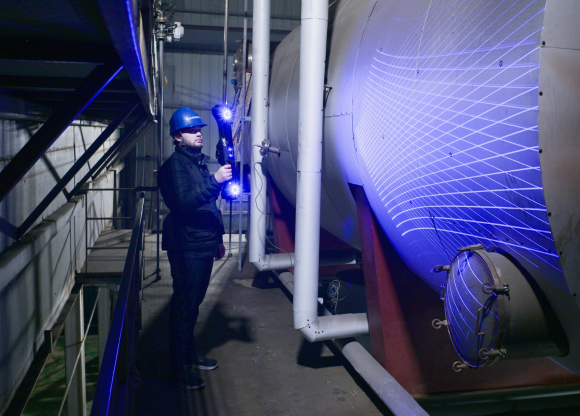

FreeScan UE Nova offre une fonctionnalité sans fil, permettant aux utilisateurs de se déplacer librement dans de grands équipements et infrastructures sans être encombrés par des câbles. Avec la technologie de photogrammétrie vidéo propriétaire intégrée de SHINING 3 D, il garantit une précision fiable. Cela le rend parfait pour inspecter des composants tels que des turbines, des pipelines et d’autres pièces essentielles.
Avec 50 lignes laser, FreeScan UE Nova réalise une capture de données ultra-rapide. Sur la base de son puissant logiciel, il assure des inspections précises des trous de tôle et d'autres pièces. Sa capacité sans fil améliore la facilité d'utilisation, ce qui le rend parfait pour un contrôle de qualité efficace et précis dans la fabrication.
Logiciel FreeScan Trak
Résolution Intelligente
Module d'inspection
Indicateur de Qualité des Données
Adaptabilité Matérielle
Données techniques
Précision du balayage : 0.072 mm
Précision volumétrique avec VPG : 0,072 + 0,012 mm/m
Distance entre les points : 0.5~10 mm
Vitesse de balayage : 4,600,000 point/s
Champ de vision flexible : Jusqu'à 2600 x 2200 mm
VPG : Inclus (aucun marqueur codé requis)
L'indicateur de champ de vision (FOV) de la photogrammétrie vidéo (VPG) : Inclus
Scan à grande vitesse : Inclus
Scan détaillé : Inclus (support en mode proche)
Profondeur du champ : 2 300 mm (300 ~ 2 600 mm)
Connexion : Mode sans fil et filaire (fibre optique)
Poids net : 1,6 kg
Certifications : CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
Test d'acceptation : VDl/VDE 2634 Part3 (certifié dans le laboratoire de précision certifié ISO 17025)
