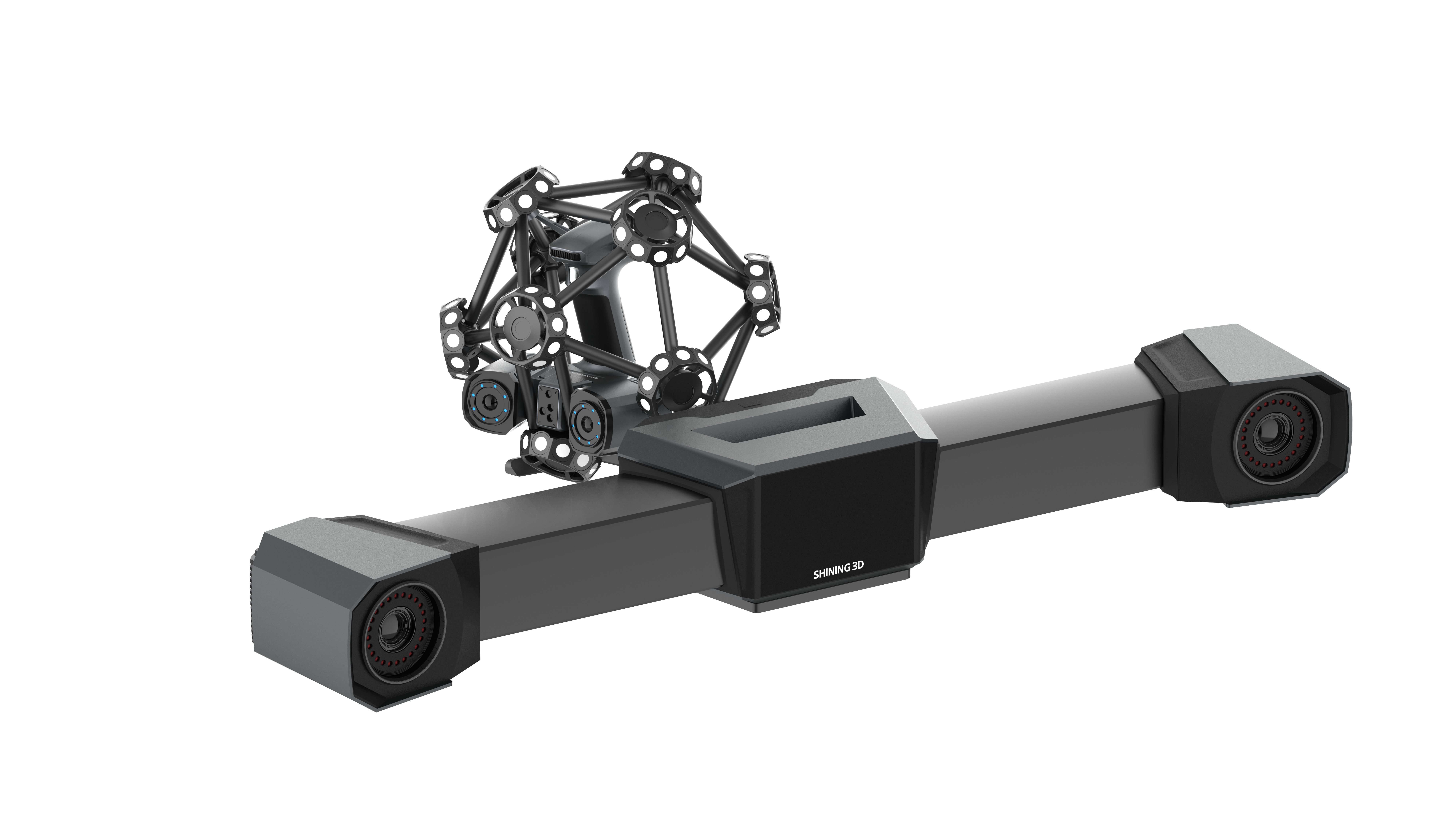

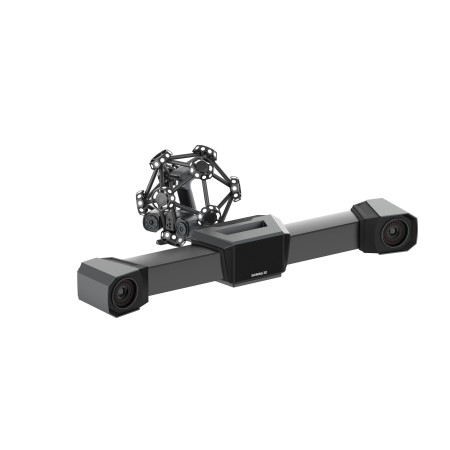

FreeScan Trak ProW

FreeScan Trak ProW est un système de mesure optique 3D sans marqueur, combinant un suivi dynamique et un scanner haute précision pour l’inspection de grandes pièces.

0,000 TND HT

0,000 TND HT

new_releases Sur Commande !

Livraison installation et formation incluses !!

FreeScan Trak ProW

Système de suivi et de balayage dynamique 3D sans fil à portée étendue

  •  - Numérisation sans marque et sans fil
  •  - Distance maximale de suivi de 8,6 m et volume de suivi de 206,7 m³.     8,6 m de distance de suivi et 206,7 m³ de volume de suivi
  •  -  Photogrammétrie vidéo intégrée (VPG)
  •   - Compatible avec FreeProbe (en option)
Shining 3D
PR-02065

Suivre plus intelligemment, étendre plus loin

Pas besoin de marqueurs

Pas besoin de marqueurs

Icône de vitesse de balayage rapide

Numérisation rapide

Une précision exceptionnelle

Une précision exceptionnelle

3 modes pour des applications polyvalentes

3 modes pour des applications polyvalentes

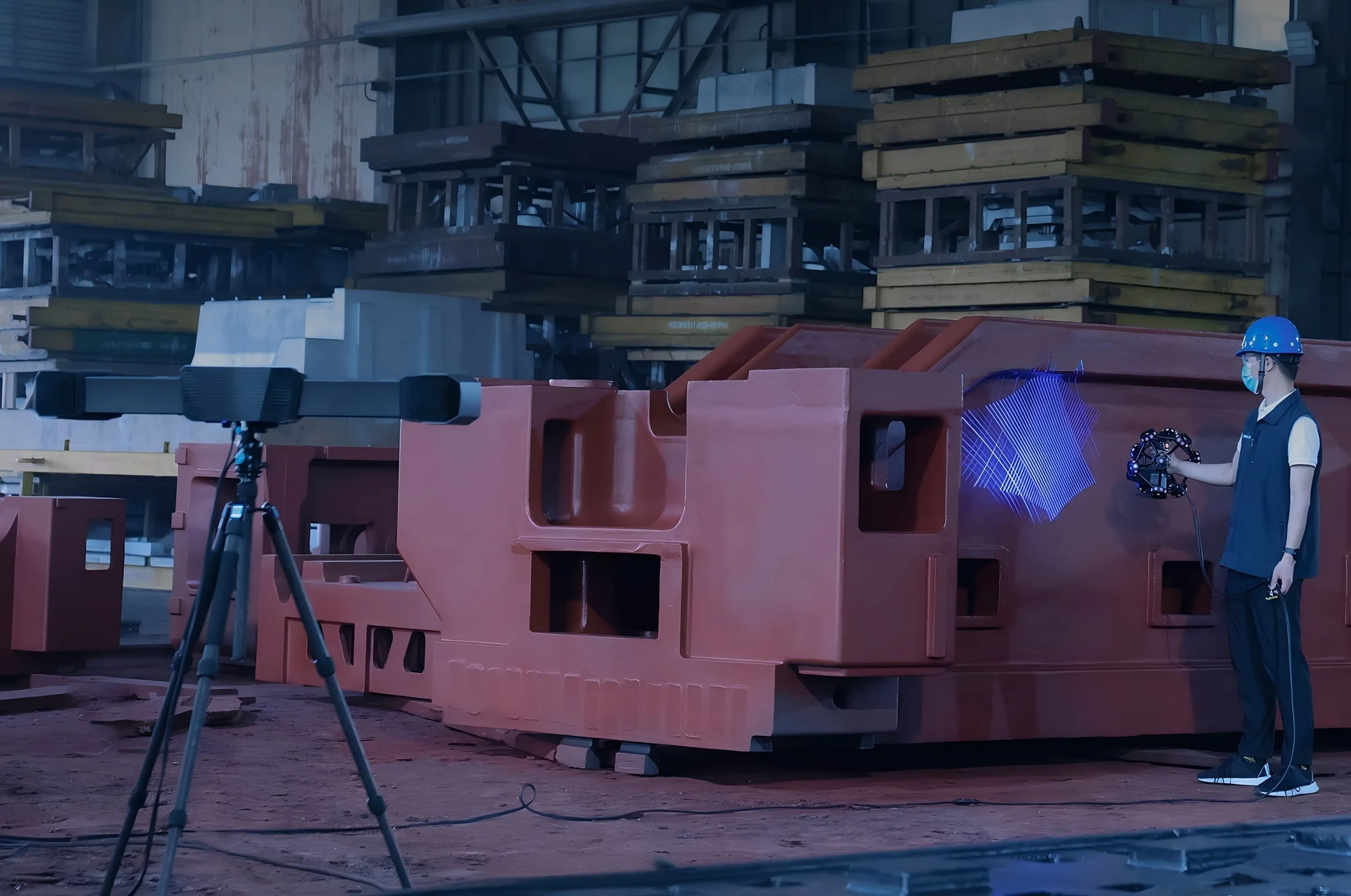

Plage de mesure ultra large

FreeScan Trak ProW présente un design révolutionnaire avec une distance de suivi ultra longue de 8,6 m et augmente largement le volume de suivi d'une seule station jusqu'à 206,7 m³, réduisant considérablement le besoin de leapfrog* lors de la numérisation d'objets à grande échelle.

*(1) Saut de mouton : Technique qui consiste à déplacer l'appareil de mesure pour étendre son volume de travail. Il s'agit de mesurer des géométries de référence (artefacts) dans une position, puis de repositionner l'appareil et de mesurer à nouveau les mêmes géométries de référence. Ces points de référence établissent un lien entre la nouvelle position de l'appareil et le système de coordonnées d'origine, ce qui permet de rapporter les mesures de manière cohérente dans le même cadre de référence.

Numérisation sans fil partout où vous allez

FreeScan Trak ProW permet de numériser rapidement et sans fil n'importe où. Sa conception sans câble permet un transfert de données en temps réel, avec une prise en charge de la banque d'alimentation pour une mobilité sans restriction. Un écran intégré garantit un fonctionnement sans faille.

   - Modules informatiques intégrés

   - Modules sans fil intégrés

   - Alimentation flexible

   - Écran d'affichage en temps réel

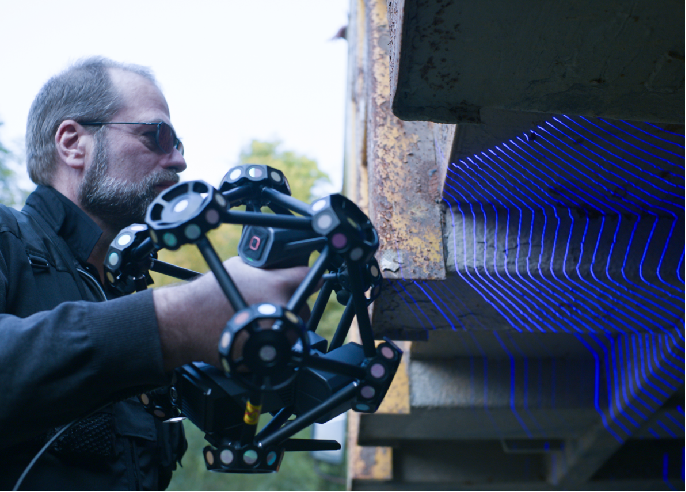

Pas besoin de marqueurs, numérisation rapide.

Le FreeTrak W permet la reconnaissance et le positionnement en temps réel du scanner TE25W, supprimant ainsi le besoin de marqueurs de référence. Cela améliore l'efficacité de la numérisation, optimise le flux de travail et garantit une acquisition rapide des données, avec une vitesse de numérisation pouvant atteindre 5 500 000 points par seconde.

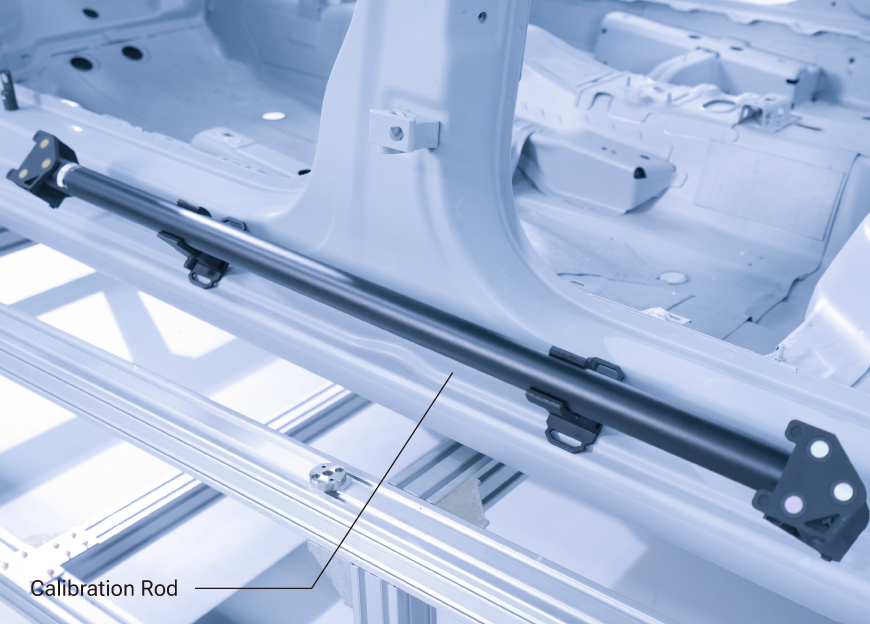

Photogrammétrie vidéo (VPG)

FreeScan Trak ProW est doté de la photogrammétrie vidéo brevetée de SHINING 3D, qui élimine le besoin de marqueurs codés. En intégrant la technologie de photogrammétrie à une tige d'étalonnage, il permet de vérifier les marqueurs en temps réel grâce à la capture vidéo. Cela garantit une précision volumétrique constante et rationalise le processus de configuration pour une numérisation efficace des grands objets.

Notre soutien

Chez SHINING 3D, nous allons au-delà de la simple fourniture d'équipements. Nous offrons des solutions sur mesure, un soutien mondial et un engagement total pour votre succès. De nos outils intuitifs à notre précision calibrée, nous sommes à vos côtés pour vous aider à exceller dans votre travail.

Ce que vous pouvez réaliser avec nos scanners

Découvrez comment l'intégration de nos scanners dans votre flux de travail peut améliorer votre efficacité et vous aider à obtenir des résultats remarquables.

Équipé de trois modes de lignes laser sélectionnables et d'une fonction de balayage à grande vitesse, FreeScan Trak ProW garantit une capture de données efficace et précise, que ce soit à l'intérieur ou à l'extérieur. Il s'agit donc d'un excellent choix pour les numérisations détaillées d'accessoires de coque et de voies ferrées, ainsi que pour les inspections et les projets de rétro-ingénierie.

La capacité de suivi dynamique du scanner permet un balayage précis sans avoir recours à des marqueurs. Ce système de suivi à longue portée permet une distance de suivi maximale de 8,6 m, couvrant une zone de 206,7 m³ pour une seule station. Cette couverture étendue le rend idéal pour la capture de données précises à grande échelle, ce qui est idéal pour des applications telles que l'inspection des turbines hydrauliques et des trépans de forage pétrolier pour la détection des déformations et des dommages.

FreeScan Trak ProW, avec ses trois modes de ligne laser, est capable de scanner efficacement à la fois les surfaces planes et les détails complexes. Associé à un logiciel puissant, il constitue un excellent outil pour analyser les déformations de surface et mesurer avec précision les trous dans les tôles et autres composants.

Logiciel FreeScan Trak

Visualisation de la qualité des données en temps réel

Visualisation de la qualité des données en temps réel

Résolution intelligente

Résolution intelligente

Reconnaissance des caractéristiques de l'IA

Reconnaissance des caractéristiques de l'IA

Inspection rapide sur place

Module d'inspection

Données techniques

Précision du balayage : 0.023 mm

Précision volumétrique (basée sur la plage de mesure) : 15.6 m³ : 0,046 mm ; 45 m³ : 0,063 mm ; 76 m³ : 0,088 mm ; 128 m³ : 0,127 mm

Précision volumétrique avec VPG : 0,044 + 0,012 mm/m (volume d'extension)

Distance entre les points : 0.01~10 mm

Balayage à grande vitesse : Inclus (50 lignes laser)

Analyse détaillée : Inclus (7 lignes laser parallèles)

Balayage des poches profondes : Inclus (1 ligne laser)

Vitesse de balayage : 5,500,000 points/s

Poids : FreeTrak W : 8,2 kg ; TE25W : 1,47 kg

Connexion : Mode sans fil et mode câblé (fibre optique)

Certifications :

CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50,

TELEC, TiSAX

Test d'acceptation :

VDl/VDE 2634 Part3 (certifié dans un laboratoire de précision certifié ISO 17025)
