Premier scanner 3D autonome de métrologie prêt pour l'inspection au monde
Scanner à l'inspection sur le scanner
Précision certifiée (VDI/VDE 2634 & ISO 10360) de 0,02 mm
Multi-mode et haute performance

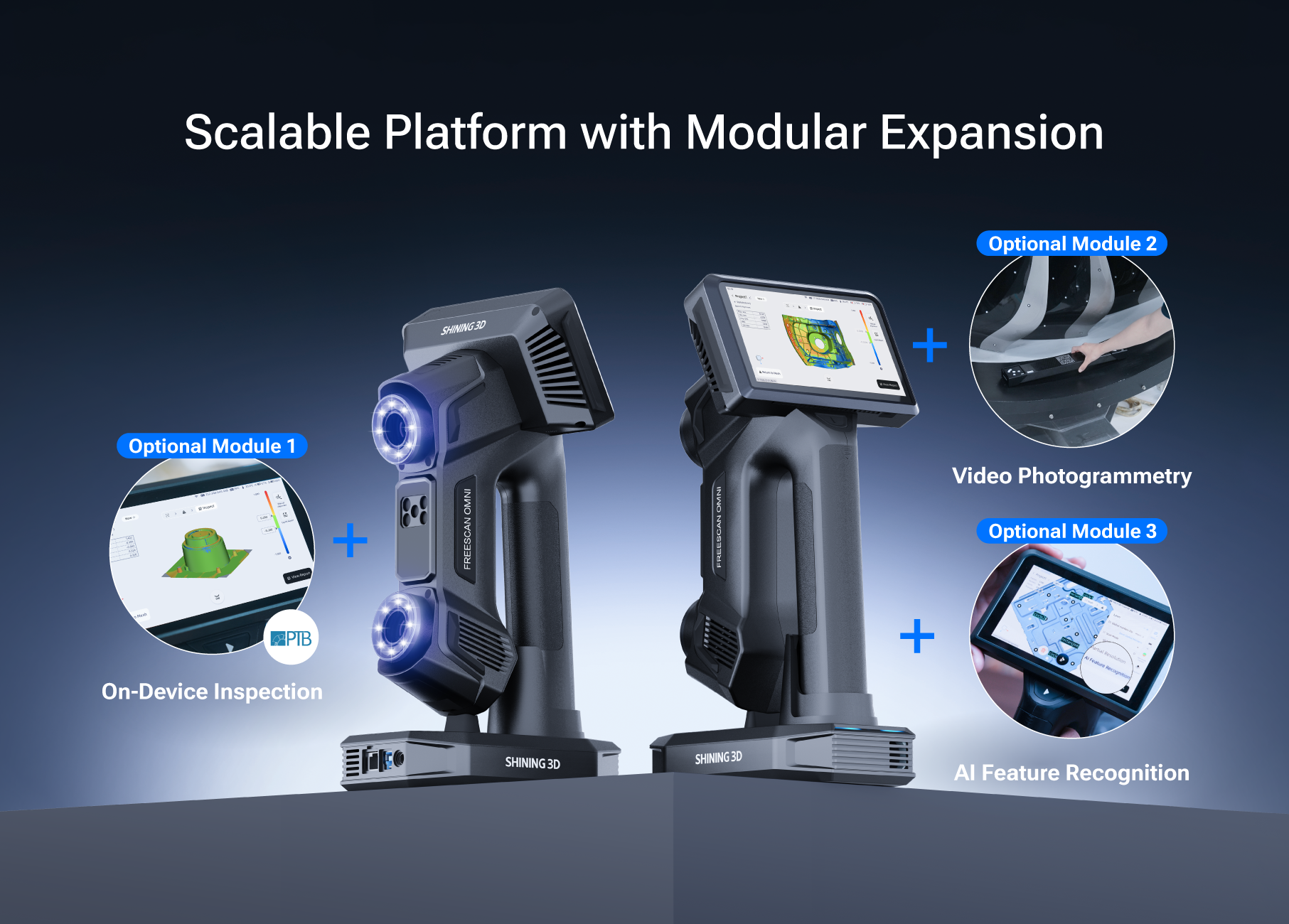

Plate-forme évolutive avec extension modulaire

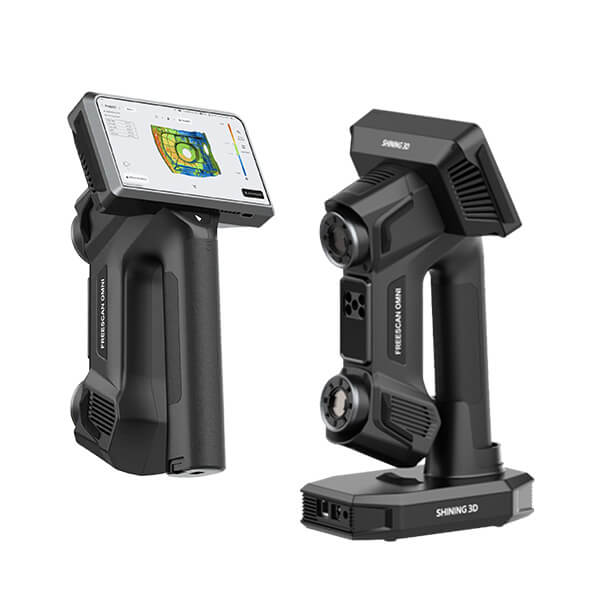

FreeScan Omni Series est la première plateforme de numérisation 3D sans fil, autonome et certifiée pour la métrologie. Dotée d'un système informatique embarqué et d'une architecture évolutive, elle permet de réaliser des opérations de numérisation et d'inspection de haute performance sur l'appareil, tout en offrant une grande souplesse d'extension pour les applications futures.

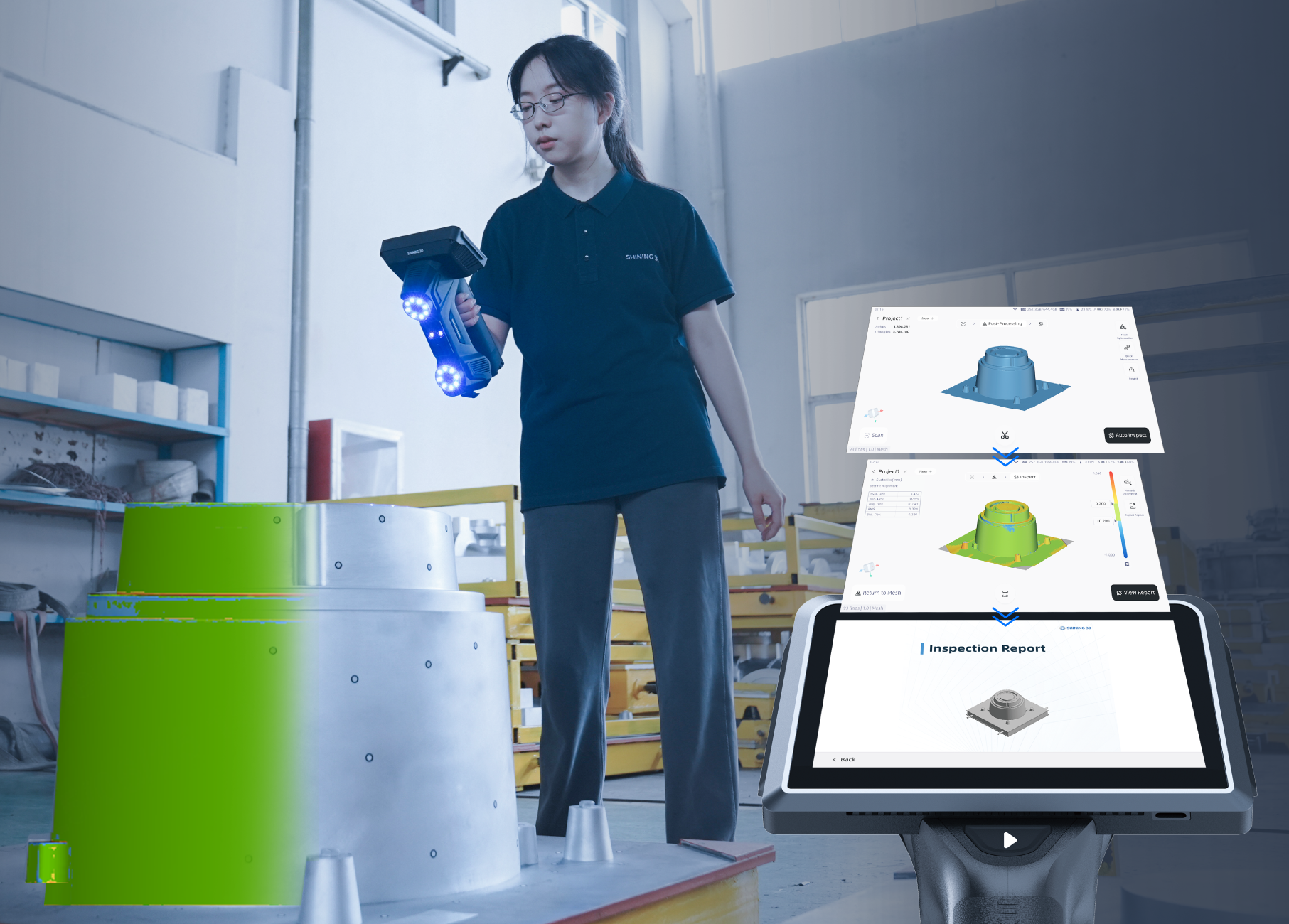

De la numérisation et du maillage à l'inspection et à l'établissement de rapports, chaque étape est réalisée de manière transparente directement sur le scanner. Grâce à des modèles prédéfinis et à une interface intuitive, le personnel de première ligne peut simplement numériser la pièce et obtenir des rapports instantanés et cohérents, ce qui rend le contrôle de la qualité efficace et évolutif.
Logiciel intégré certifié PTB
Inspection automatisée et intuitive
Rapports et exportations sans effort
.png)

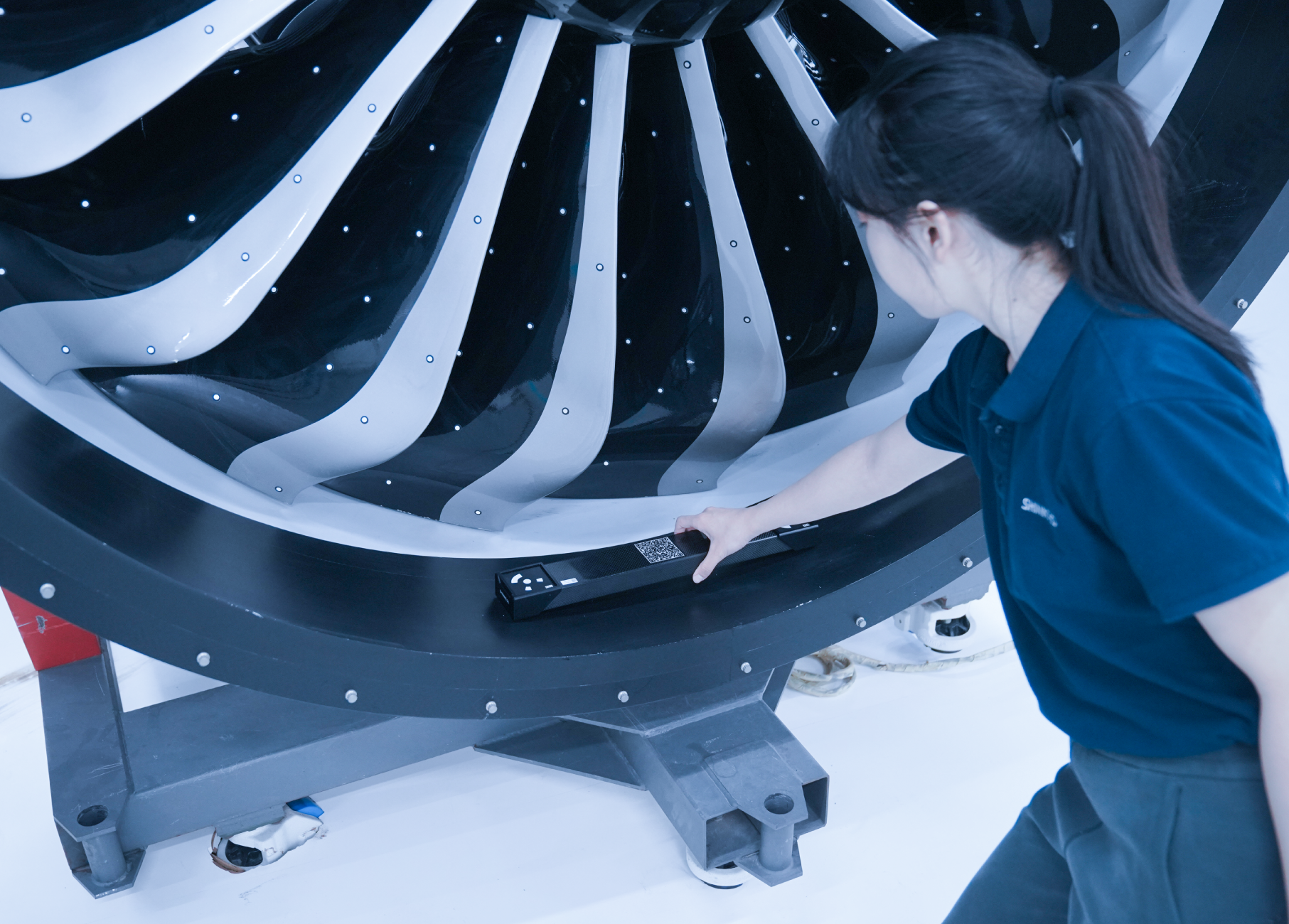

La série FreeScan Omni prend en charge la photogrammétrie vidéo (VPG) brevetée de SHINING 3D, qui élimine le besoin de marqueurs codés. En intégrant la technologie de photogrammétrie à une tige d'étalonnage, elle permet de vérifier les marqueurs en temps réel grâce à la capture vidéo. Cela garantit une précision volumétrique constante et rationalise le processus de configuration pour une numérisation efficace des grands objets.

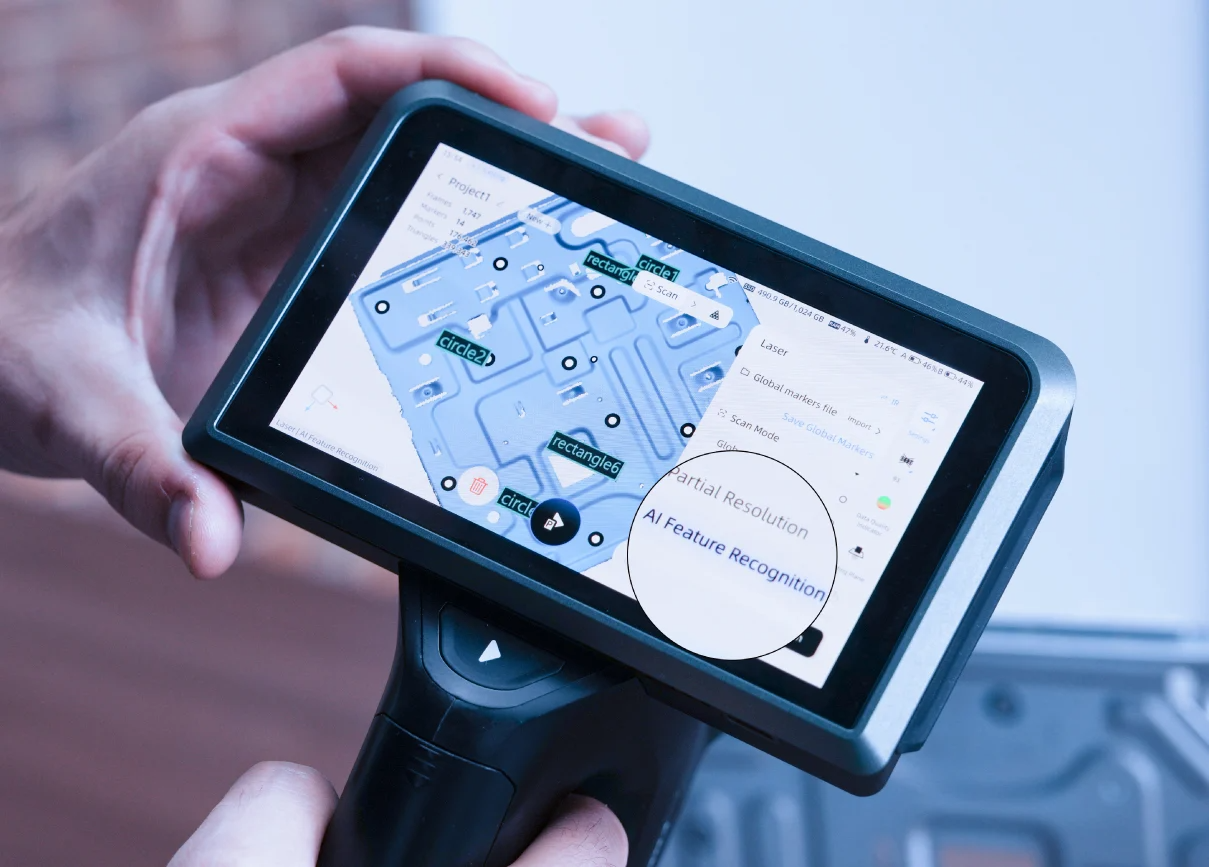

La détection intelligente des limites permet une mesure rapide et précise des trous ronds, des trous rectangulaires et des fentes, garantissant ainsi une capture de données de haute qualité et de grande précision.

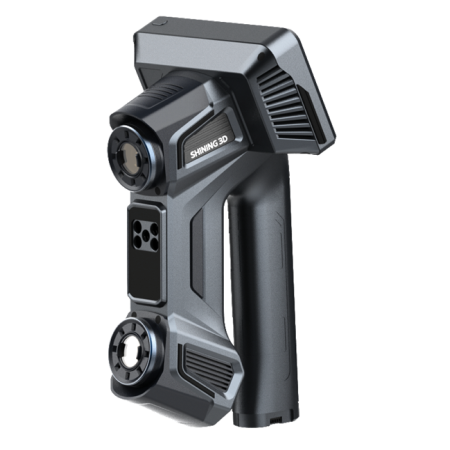

FreeScan Omni est une solution de numérisation et d'inspection entièrement intégrée qui permet de numériser, d'inspecter et d'établir des rapports en une seule configuration phare: .
FreeScan Omni Lite partage la même base matérielle que FreeScan Omni, offrant une précision certifiée et une numérisation de haute performance. Au fur et à mesure que les besoins des applications évoluent, FreeScan Omni Lite peut être complété par des modules dédiés.
- Précision métrologique certifiée: Vérifiée conformément à la norme VDI/VDE 2634 Partie 3 et alignée sur les normes techniques ISO 10360, elle garantit des résultats de mesure cohérents et traçables (0,02 + 0,03 mm/m ) dans n'importe quel environnement sur site.
- Processeur ultra-rapide: Doté d'un processeur haute performance, FreeScan Omni Series exploite un module de calcul en périphérie pour une numérisation 3D et un traitement des données rapides, ce qui améliore considérablement l'efficacité du flux de travail.

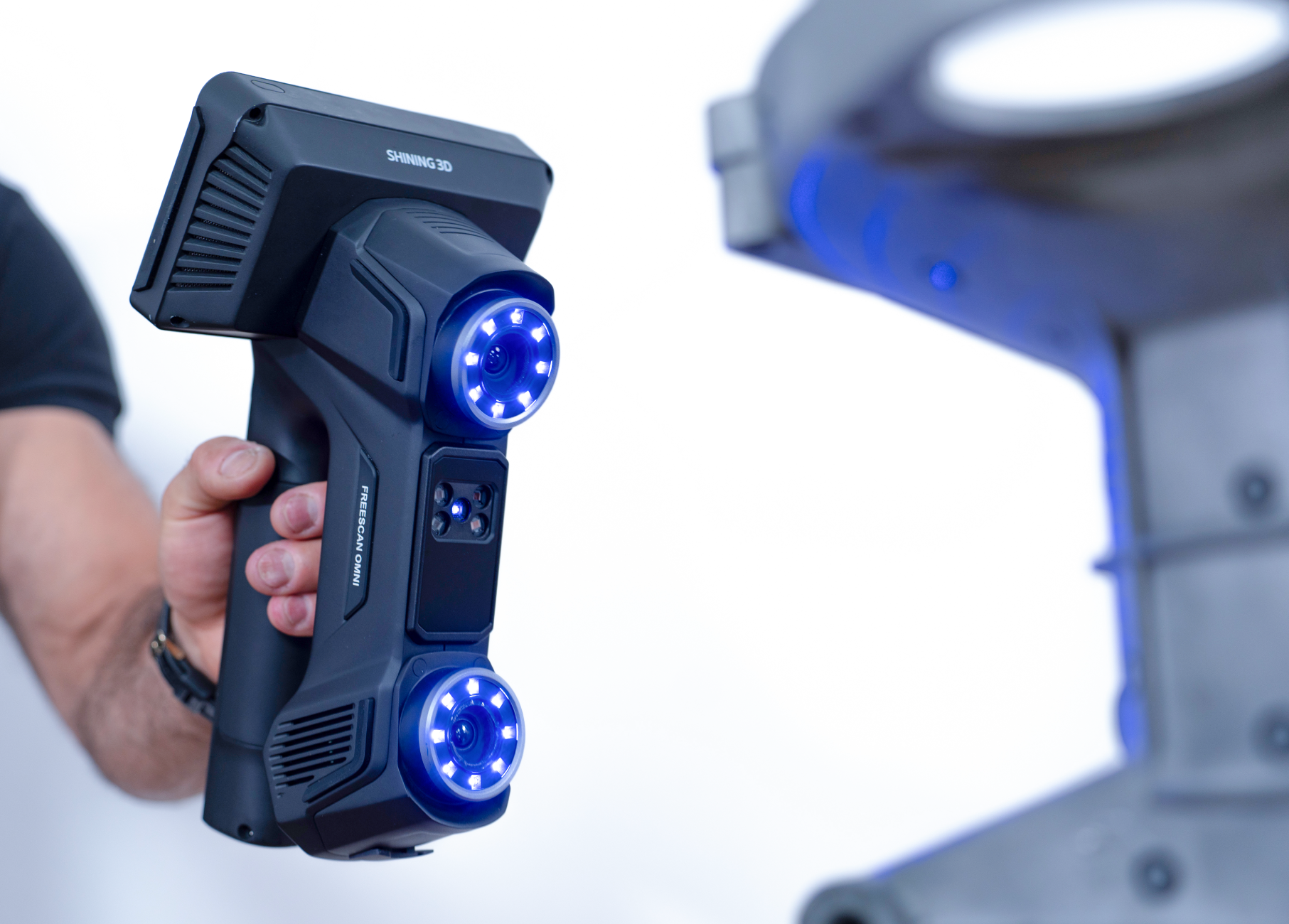

La série FreeScan Omni offre une expérience entièrement sans fil, éliminant les cordons d'alimentation et les câbles de données. La numérisation, le traitement et l'inspection s'effectuent entièrement sur l'appareil. Les batteries détachables permettent des remplacements en toute transparence, sans temps d'arrêt.

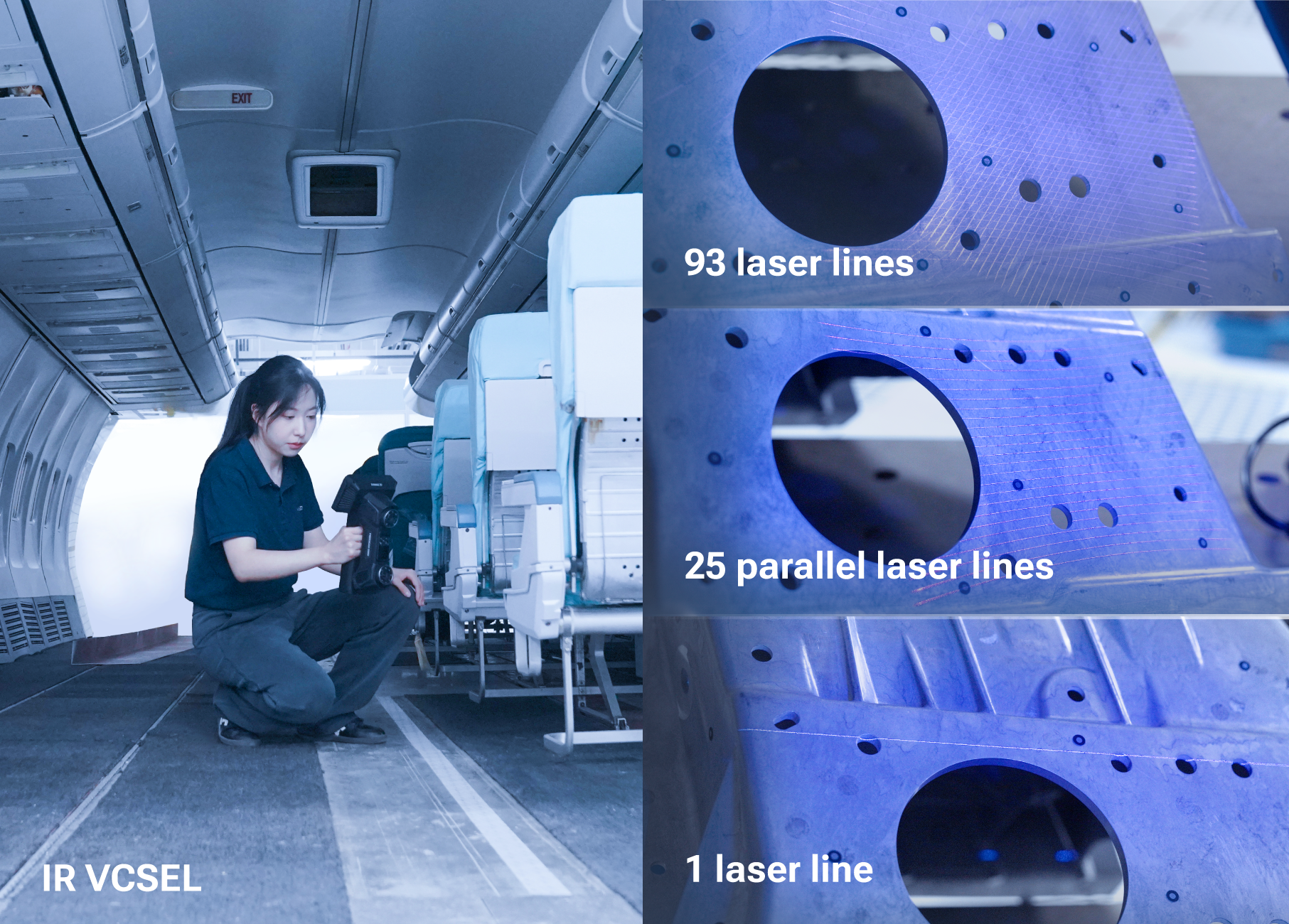

Mode de balayage à grande vitesse avec 93 lignes laser pour les balayages globaux
Mode de balayage détaillé avec 25 lignes laser parallèles
Mode de balayage des poches profondes avec 1 ligne laser
Mode de balayage rapide IR pour des balayages rapides sans marqueurs

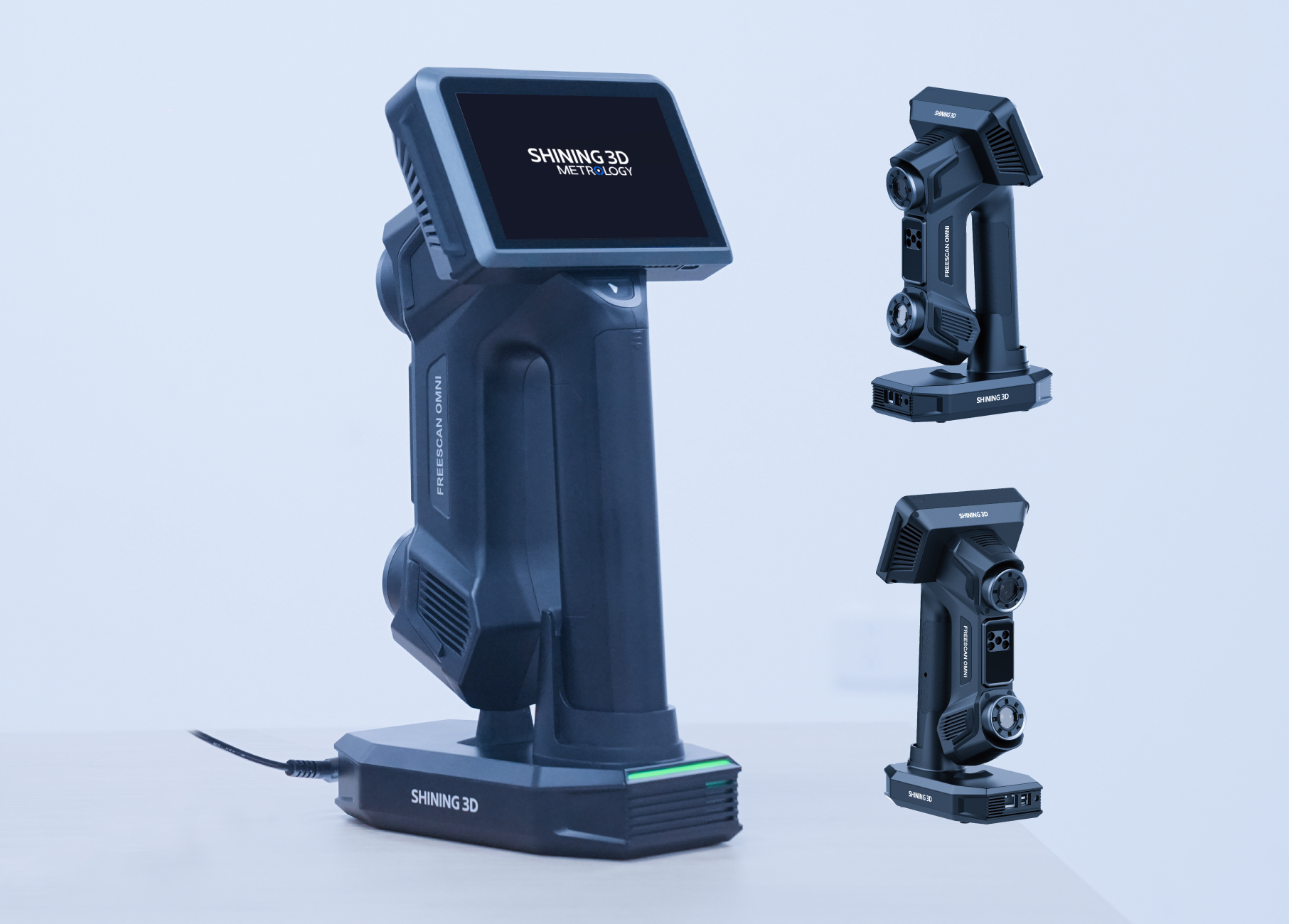

Augmentation rapide de la puissance - toujours prêt à l'emploi.
Configuration automatique du réseau - il suffit de se connecter une fois à la station d'accueil pour se connecter.
Normes vérifiées : Tests d'acceptation rigoureux basés sur les normes VDI/VDE 2634 et ISO 10360.

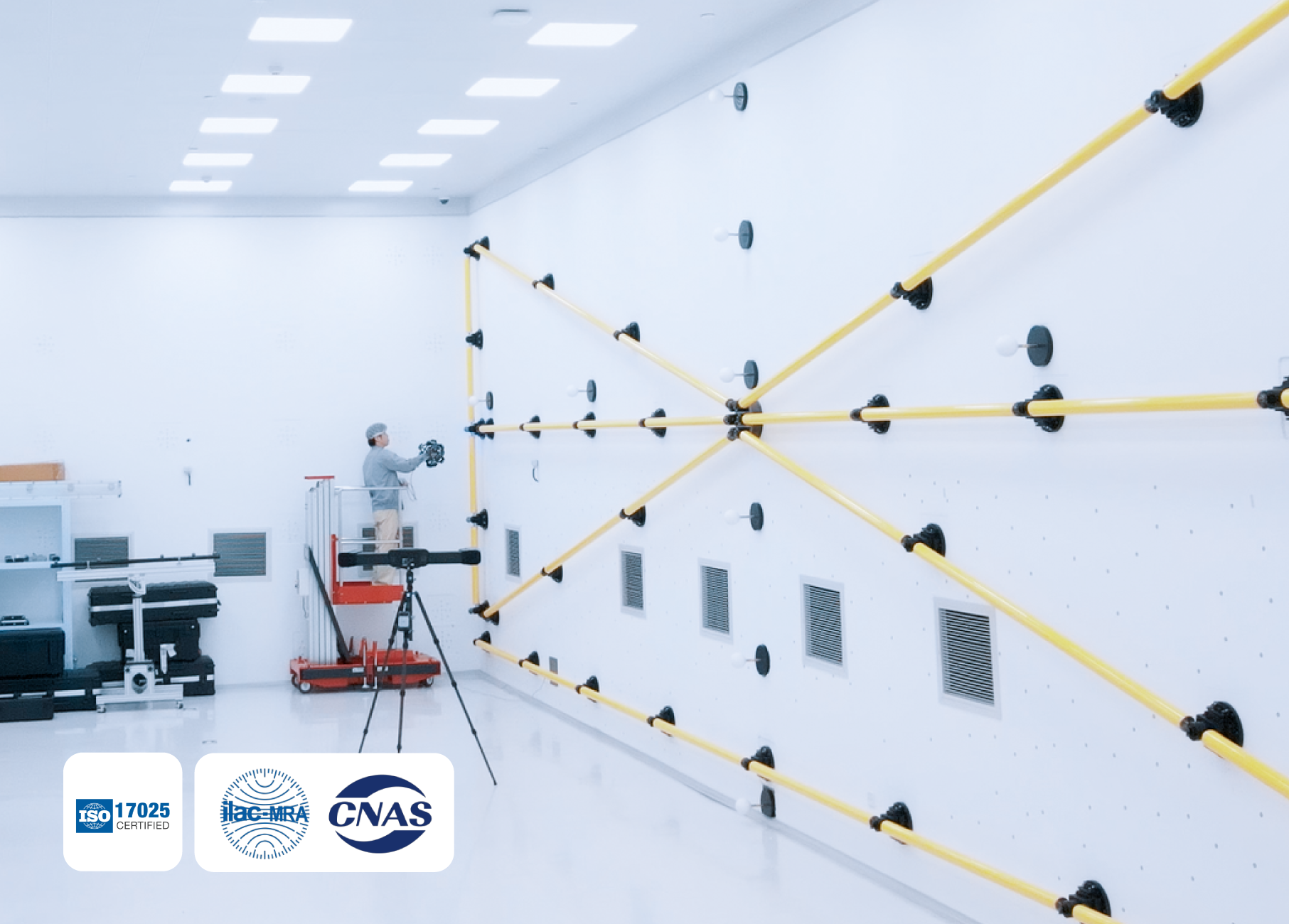

Laboratoire accrédité : Étalonné dans notre laboratoire de précision ISO/IEC 17025.
Traçabilité totale : Notre système de contrôle intégré garantit la traçabilité internationale de chaque mesure.
Chez SHINING 3D, nous ne nous contentons pas de fournir des appareils, nous proposons des solutions personnalisées, une assistance mondiale et un engagement pour votre réussite. Des outils intuitifs à la précision calibrée, nous sommes là pour vous aider à travailler.
Découvrez comment l'intégration de nos scanners dans votre flux de travail peut améliorer votre efficacité et vous aider à obtenir des résultats remarquables.
La série FreeScan Omni est conçue pour offrir une adaptabilité exceptionnelle, en traitant sans effort une large gamme de types de surfaces, y compris les surfaces noires et hautement réfléchissantes. Son mode infrarouge (IR) avancé améliore encore la flexibilité en permettant une numérisation sans marqueur, ce qui en fait une solution très polyvalente.

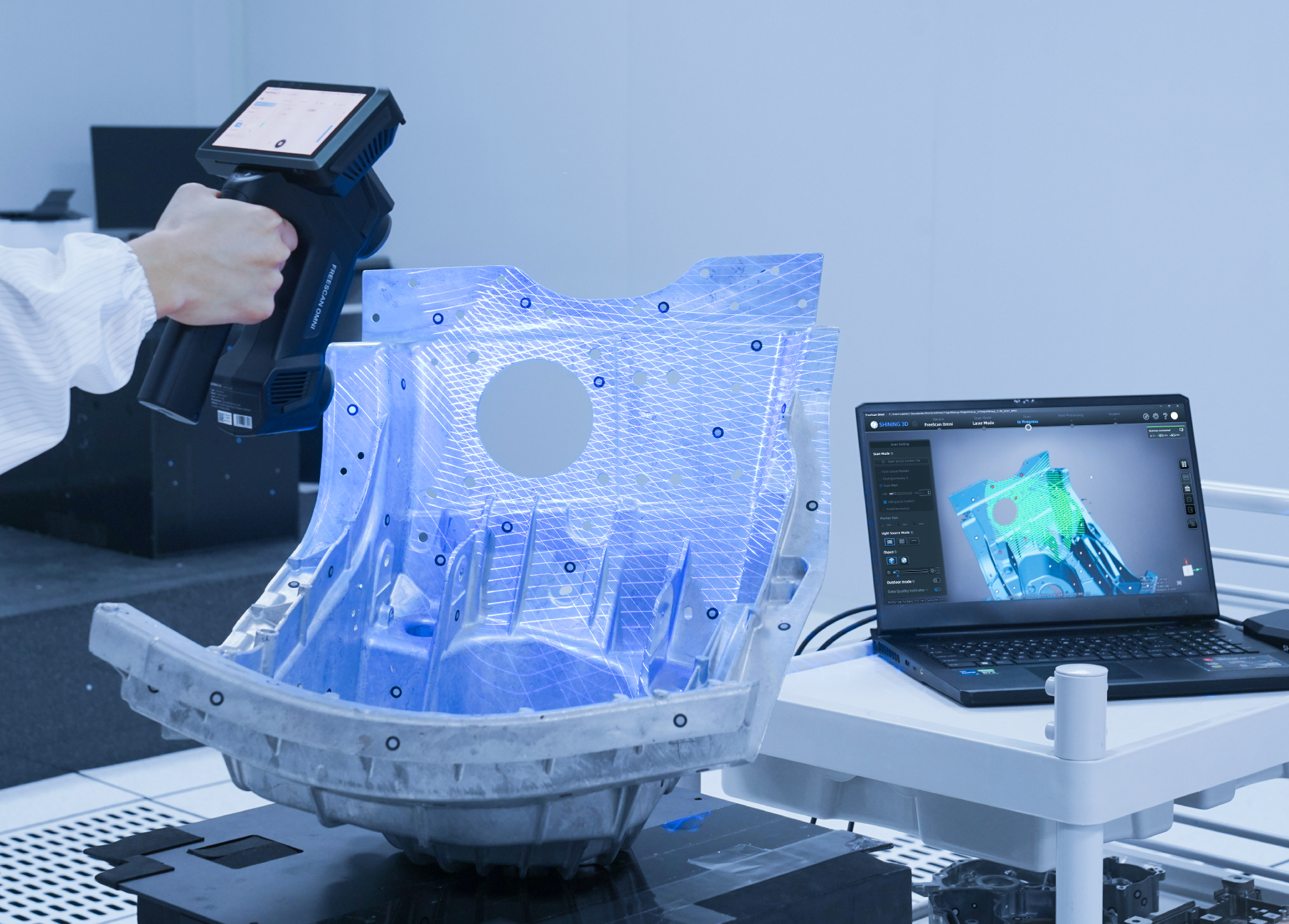

Conçue pour les environnements exigeants, la série FreeScan Omni excelle dans les applications de machines de construction, offrant une numérisation autonome de haute précision pour les composants structurels complexes, améliorant ainsi l'efficacité et la précision directement sur le chantier.
Libéré des câbles et des ordinateurs portables, ce scanner polyvalent permet une mobilité sans effort entre les espaces de travail. Équipé d'un écran tactile de 5,5 pouces et de batteries rechargeables, il offre une expérience de numérisation sur site rationalisée et conviviale.
Dans l'industrie des équipements de fabrication générale, la série FreeScan Omni permet la numérisation autonome de haute précision de pièces de machines complexes, rationalisant ainsi le contrôle de la qualité et accélérant les flux de travail de rétro-ingénierie, le tout sans câble externe ni ordinateur portable.
| Balayage à grande vitesse | Inclus (93 lignes laser) | VCSEL |
| Analyse détaillée | Inclus (25 lignes laser parallèles) |
| Balayage des poches profondes | Inclus (1 ligne laser) |
| VPG | Prise en charge (aucun marqueur codé n'est nécessaire) |
| Précision | 0,02 mm |
| Précision volumétrique | 0,02 + 0,03 mm/m |
| Précision de l'extension volumétrique avec VPG | 0,02 + 0,015 mm/m |
| Vitesse de balayage | 7 619 000 points/s |
| Résolution | 0,01 ~ 10 mm |
| Max. FOV | Laser : 580 x 650 mm ; IR : 1205 x 1104 mm |
| Connexion | Mode sans fil et mode câblé |
| Profondeur de champ | 830 mm (170 ~ 1000 mm) |
| Poids net | ≤1,1 kg |
| Certifications | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
